离心泵

FSB-L氟塑料离心泵

作者:安徽华力泵业    来源:不锈钢化工泵厂 时间:2020-04-14 15:27    浏览次数 :

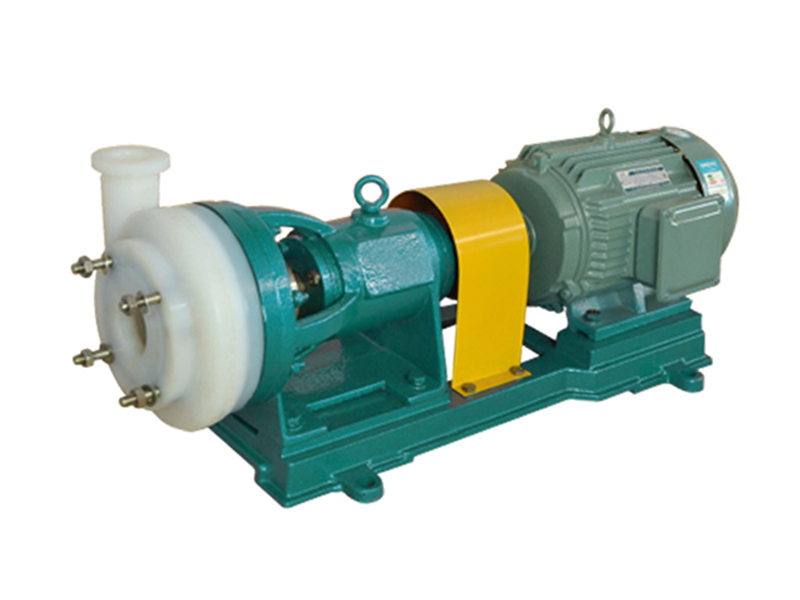

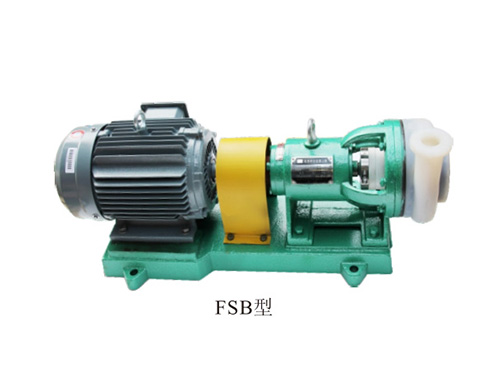

一、FSB-L氟塑料离心泵介绍


FSB-L型离心泵,过流部件全部采用氟塑料合金制造,也因此结构较为紧凑、操作简单、价格低廉。泵体、叶轮、泵盖采用金属嵌件外包氟塑料压制成型。两种型号的泵壳、叶轮、机封等均可互换使用,因此深受广大用户的欢迎。

该泵的轴封采用外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。

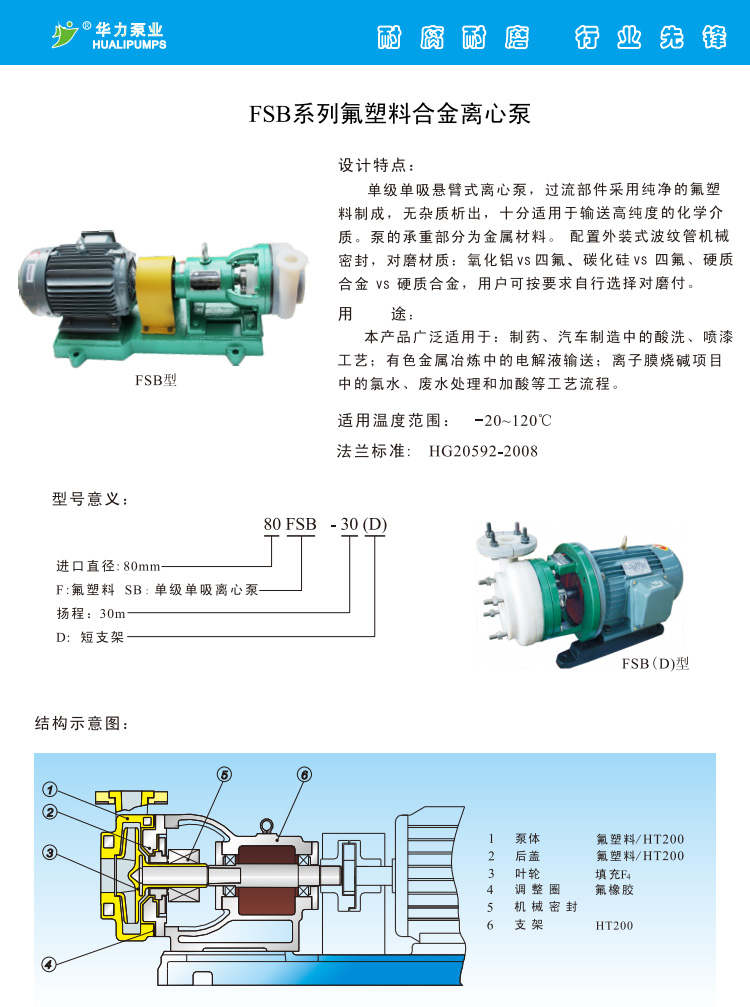

二、FSB-L氟塑料离心泵产品参数

三、FSB-L氟塑料离心泵特点用途


(一)特点

1、氟塑料离心泵适用于在-85—120°c温度的条件下长期输送任意浓度的任意介质:酸、氧化剂及腐蚀性介质禁输快速硬质结晶体介质。氟塑料合金泵广泛适用于化工、石油、制药、染料、油漆、冶炼、造纸、电镀、食品等行业。

2、氟塑料离心泵具有特强的耐腐蚀性能及较高的机械强度,其耐腐蚀参数超过IH化工泵、F·AFB型耐腐蚀泵、陶瓷泵、搪瓷泵。

3、氟塑料离心泵具有设计合理、结构紧凑、性能可靠、使用维修方便、节约能源等优点。

4、氟塑料离心泵过流部分全部采用塑料增强合金模压加工而成,具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。

(二)用途

氟塑料离心泵主要用于:制药行业、汽车制造中的酸洗液体、喷漆工艺、有色金属冶炼中的电解液输送,以及离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。


四、FSB-L氟塑料离心泵的装置和拆卸


(一)FSB-L氟塑料离心泵的装配:

1、按拆卸的相反顺序将密封件动环、静环、后盖、叶轮、泵等装上昆定螺钉。

2、后盖与静环压盖组装旋紧螺栓50FSB-20L氟塑料离心泵,静环端面用柔软清洁布擦净滴上润滑油。

3、安装泵体时检查螺栓螺纹,防止旋紧顶坏泵体内螺纹,检查叶轮位置是否对准流道。

4、装好出门法兰圈。

(二)FSB-L氟塑料离心泵的拆卸:

1、泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓。使泵与电机脱开。

2、松开泵体后盖的连接螺栓。用木柄轻击泵体脱开。

3、松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。

4、松开机械密封动,不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环。松开后盖上压盖螺钉取出静坏。

5、松开泵轴左右压盖螺钉,取出泵轴、轴承、清洗支架油室。


五、FSB-L氟塑料离心泵的安装及注意事项


1、在安装前应对泵和电机进行检查,各部分应完好无损,泵内无杂物。

2、将本泵放置水平位置上接上进、出管和接通电源,之后用手盘动联轴器,检查有无碰擦现象,转动轻松均匀则安装结束。

3、塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,进、出口管路应另加支架承受。扬程高的泵在出口还应安装逆止阀,以防突然停机的水锤破坏。

4、所有接合处必须保持密封,以防漏气、液影响泵的工作性能。

5、运转过程中如发现振动或不正常声音时,应立即停车检查原因,故障排除后才能工作。
